Shacman жүк ташуучу унаасы үчүн FAST гидротехникалык Retarder демпингдик пластина

Shacman жүк ташуучу унаасы үчүн FAST гидравликалык басаңдатуучу демпингдик пластина Кытайдагы биздин ишканада өндүрүлгөн Skyond тарабынан монтаждоо жана коргоочу компонент болуп саналат. Бул демпферлік плита FAST гидравликалык басаңдатуучу системаларындагы пневматикалык пропорционалдык башкаруу клапаны үчүн иштелип чыккан, көбүнчө Shacman оор жүк ташуучу унааларында, анын ичинде X5000, X6000 жана M3000S серияларында, ошондой эле Sinotruk HOWO, Yutong жана Yaxing сыяктуу FAST ретардерлери менен жабдылган башка бренддерде. Retarder демпинг плитасы башкаруу клапанынын корпусунун монтажына түздөн-түз орнотулуп, тескөөчү май куюгучка кирген аба басымын жөнгө салуучу пропорционалдык клапанды бекитет. Бул басымды башкаруу жумушчу камерага май агымын аныктайт, ал өз кезегинде тормоз моментин башкарат. Эскирген же жок болгон басаңдатуучу пластинка ашыкча титирөөнүн тактык клапанына жетүүгө мүмкүндүк берет, бул туура эмес тормоздукка, кечиктирүүгө же клапандын толук иштебей калышына алып келет. Аны Retarder Damping Plate менен алмаштыруу клапандын туруктуу иштешин жана унаанын коопсуз жайлоосу үчүн ырааттуу гидравликалык күчтү калыбына келтирет.

Продукциянын артыкчылыктары

Пропорционалдык клапанды титирөөдөн коргойт.

Shacman жүк ташуучу унаасы үчүн FAST гидравликалык басаңдатуучу демпинг плитасы электромагниттик пропорционалдык клапанды басаңдатуучу клапандын корпусуна бекем кармап турат. Бул жолдун титирөөсүнөн жана унаанын секирүүсүнөн келип чыккан клапандардын кыймылын же сигналдын бурмаланышын алдын алып, ретардер айдоочунун буйруктарына ырааттуу жооп беришин камсыздайт.

Компоненттин кызмат мөөнөтүн узартат.

Пропорционалдык клапанга жеткенге чейин шок жана титирөө энергиясын сиңирип алуу менен, демпферлік плита клапандын катушка, пружиналар жана электромагниттер сыяктуу ички компоненттеринин эскиришин азайтат. Бул унаанын кызмат мөөнөтүн узартуу жана клапандарды алмаштырууну азайтат.

Композиттик металл-резина конструкциясы.

Болот плита катуу монтаждоону жана клапанды так жайгаштырууну камсыз кылат, ал эми бириктирилген резина катмары жогорку жыштыктагы титирөөнү өзүнө сиңирип алат. Бул интегралдык дизайн өзүнчө монтаждоо кронштейндерин жана изоляторлорунун зарылдыгын жокко чыгарат, клапандарды монтаждоону жөнөкөйлөтөт жана мүмкүн болуучу бузулуу жерлерин азайтат.

Ретардердин негизги тормоздук артыкчылыктарын сактайт.

Туруктуу пропорционалдык клапан тескөөчүгө өзүнүн толук тормоздук потенциалын эскирбестен жайлатууну, термикалык өчпөстөн ырааттуу аткарууну жана кызматтык тормоздор менен дөңгөлөктөрдөгү штаммды азайтууга мүмкүндүк берет. Автопарктын операторлору үчүн бул техникалык тейлөөгө кеткен чыгымдарды азайтууну жана күйүүчү майдын үнөмдөөсүн билдирет.

Түз OEM алмаштыруу.

Монтаждоо тешиктери, плитанын калыңдыгы жана жалпы өлчөмдөрү оригиналдуу жабдуулардын спецификацияларына дал келет. Орнотуу клапан корпусуна же тегеректеги компоненттерге эч кандай өзгөртүүлөрдү талап кылбайт.

Негизги спецификациялар

Дампингдин ролу кандай?

Shacman жүк ташуучу унаасы үчүн FAST гидравликалык басаңдатуучу демпингдик пластина ретардер башкаруу системасында үч маанилүү функцияны аткарат:

Коопсуз монтаждоо. Пластина электромагниттик пропорционалдык клапанды ретардер клапанынын корпусуна бекем бекитет. Бул механикалык бекитүү клапан менен анын пневматикалык жана электрдик туташууларынын ортосундагы так тегиздикти сактап, унаанын титирөөсүнөн улам клапандын жылып же бошоп кетишинин алдын алат.

Вибрацияны басаңдатуу.Интегралдык резина катмары шок жана титирөө энергиясын жолдон жана кыймылдаткычтан жутуп, таратат. Бул басаңдатуу болбосо, титирөө клапандын ички бөлүктөрүнө катушка, пружиналарга жана электромагниттерге түздөн-түз өтүп, эрте эскирүүгө, туура эмес жооп берүүгө же толук иштен чыгууга алып келет.

Сигналдын бүтүндүгүн коргоо.Клапанды титирөөдөн изоляциялоо менен, Retarder Damping Plate жалган сигналдардын же сигналдын бурмаланышынын электрондук башкаруу блогуна жетүүсүн алдын алат. Пропорционалдык клапан аба басымын жөнгө салуу үчүн ECUдан келген так электр сигналдарына таянат. Вибрациядан келип чыккан контакт секирүү же үзгүлтүктүү байланыштар ECU клапанынын абалын туура эмес чечмелеп, тормоз моментинин туура эмес колдонулушуна алып келиши мүмкүн.

Айдоочу үчүн бул туруктуу ылдамдыктагы түшүү функциясынан толугу менен иштетилген тормоздоо режимдерине чейин бардык ретардер иштөө режимдеринде болжолдуу, сызыктуу тормоздук жоопко которулат.

Продукциянын курулушу жөнүндө

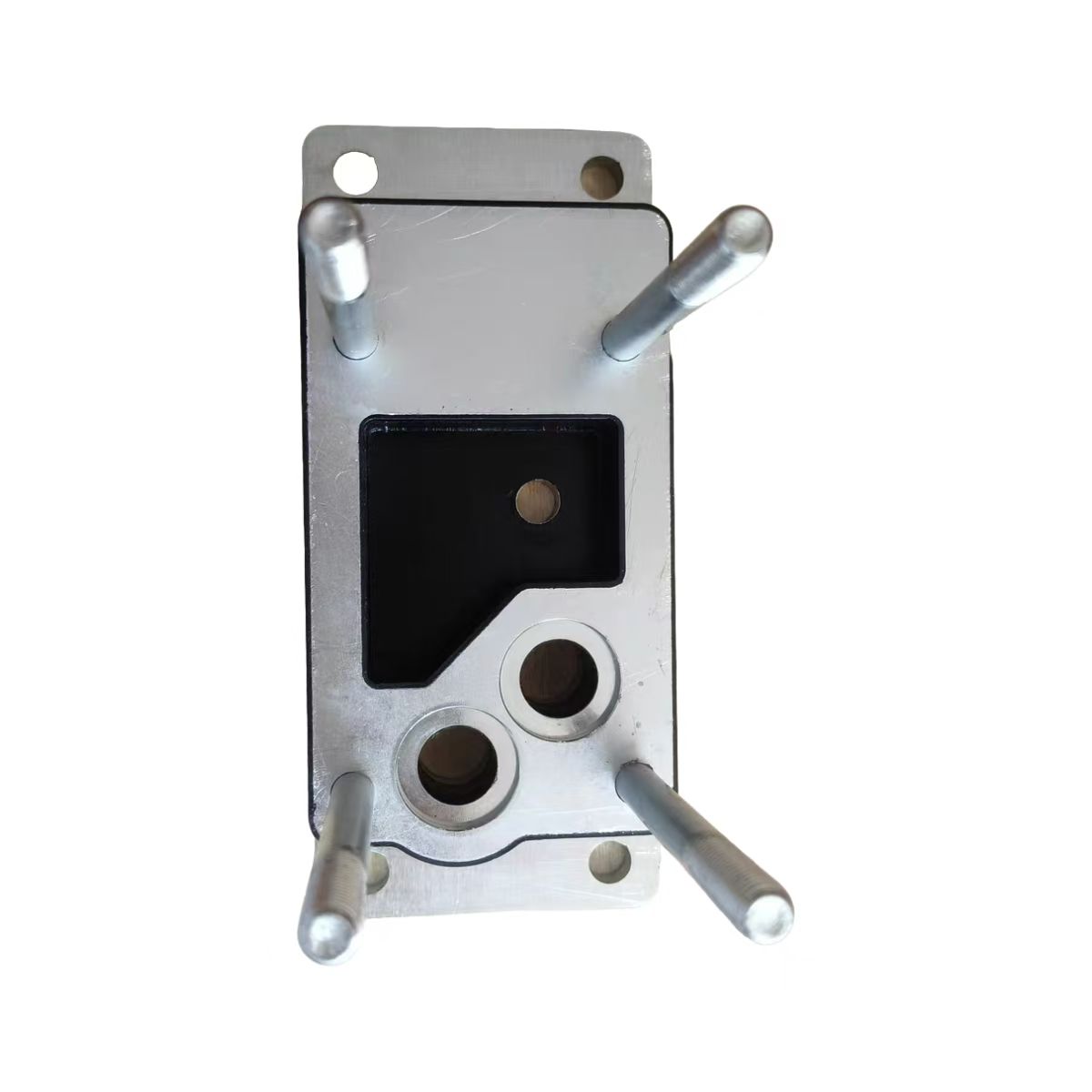

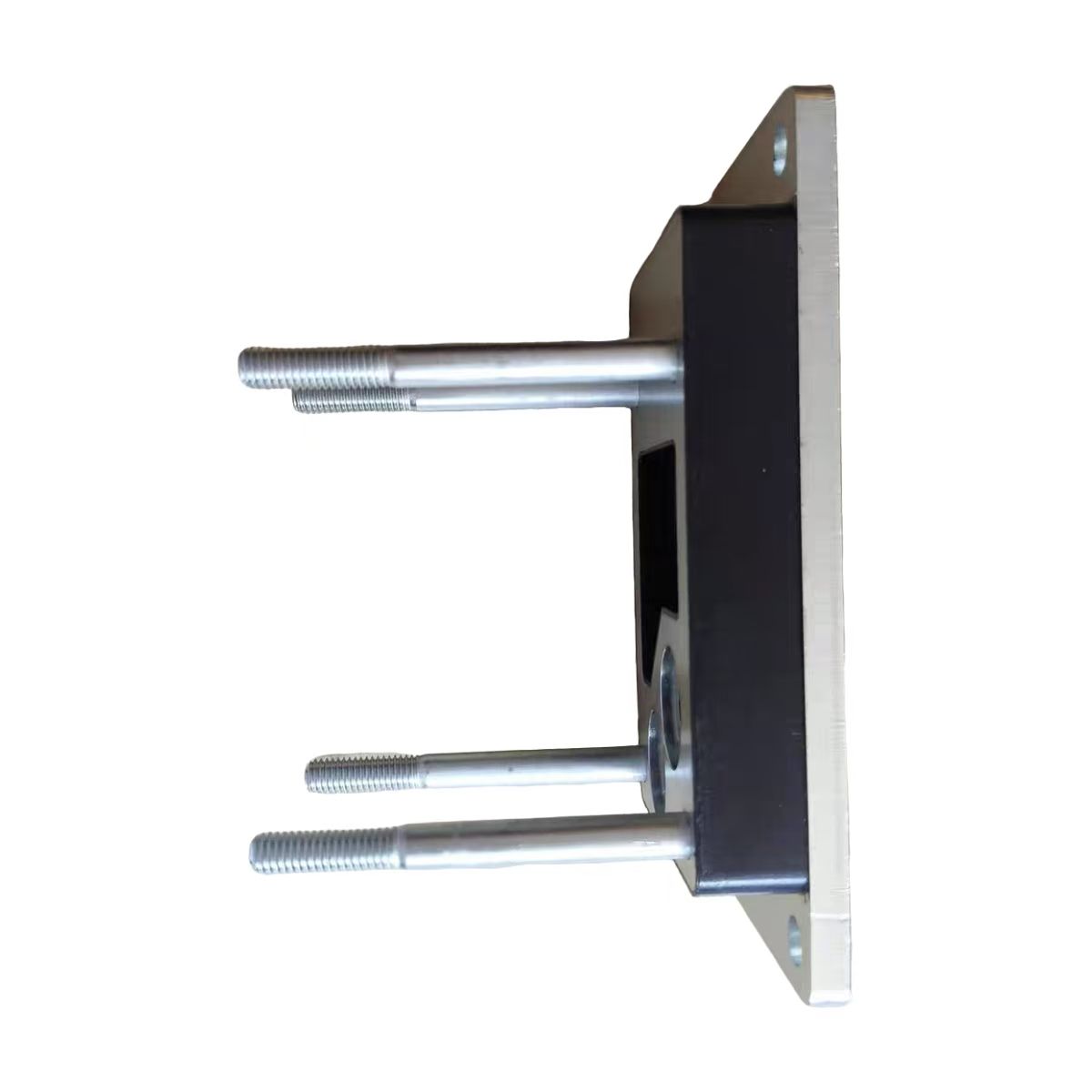

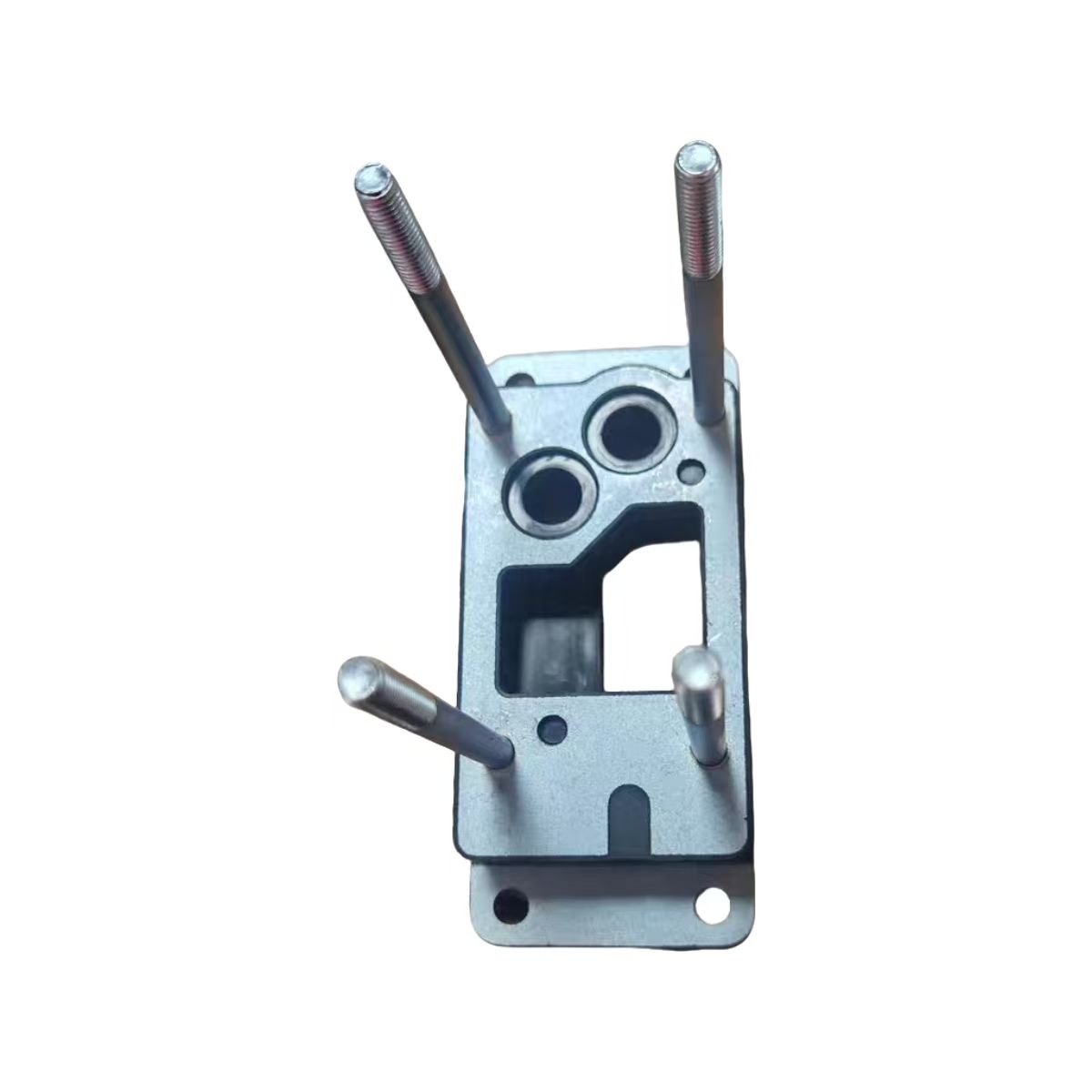

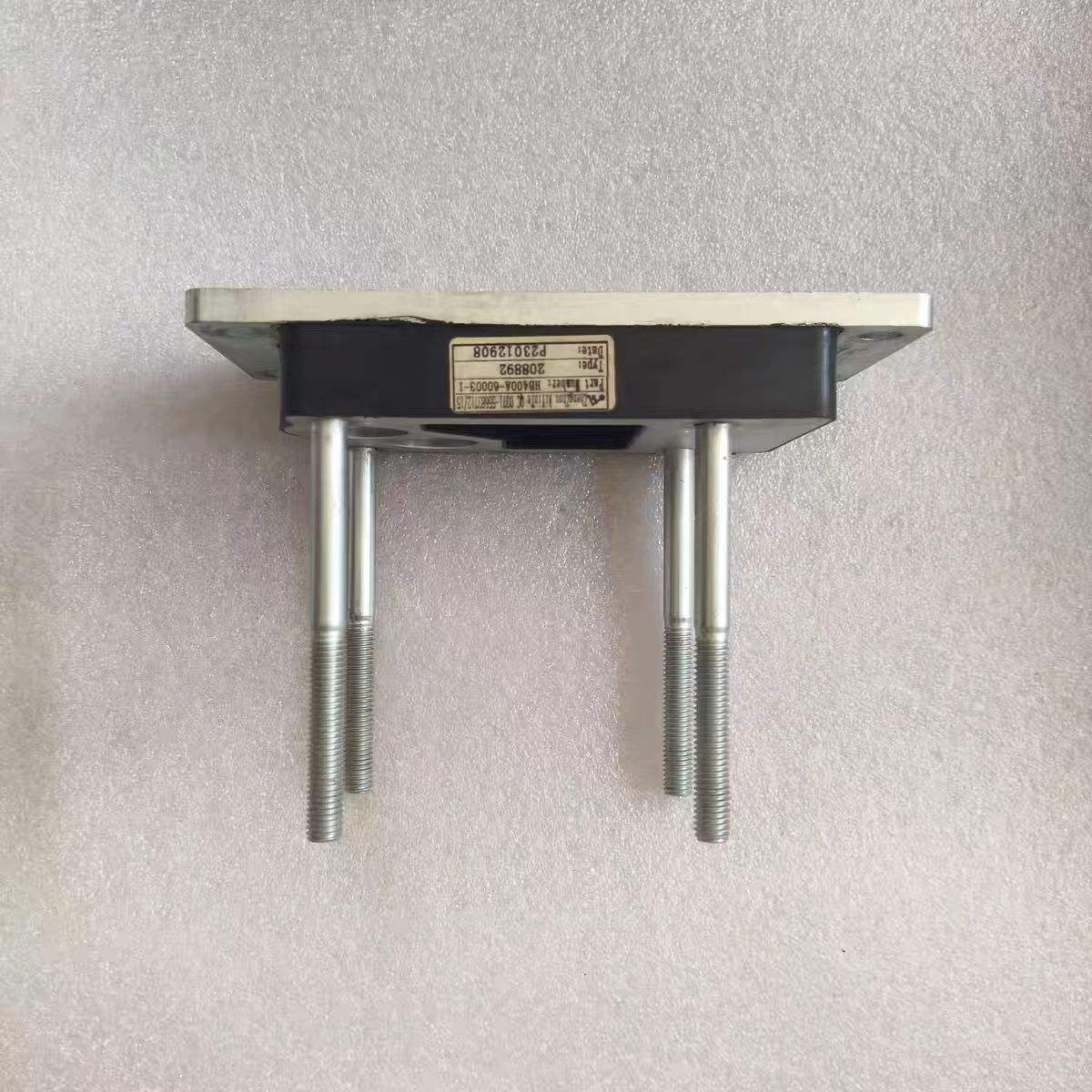

Бул Retarder Damping Plate курама конструкцияга ээ: резина демпфингдик катмарга байланган көмүртек болот Q235 плитасы.

Көмүртек болот Q235 табак.Бул структуралык класстагы болот пропорционалдык клапанды коопсуз орнотуу үчүн зарыл болгон катуулукту камсыз кылат. Ал монтаждык болттордун кысуучу күчтөрүнүн жана унаадан келген титирөө жүктөрдүн астында ийилүүгө жана деформацияга туруштук берет. Болот пластина клапандын клапандын корпусуна карата так багытын сактап, пневматикалык жана электрдик байланыштардын тегиз болушун камсыздайт.

Резина демпфиялык катмар.Эластомердик катмар жогорку жыштыктагы термелүү энергиясын өзүнө сиңирип, аны жылуулукка айландырат, ал плита аркылуу тарайт. Бул резина кошулмасы оор жүк ташуучу унаалардын иштөөсүндө кездешүүчү температура диапазонунда кыш мезгилиндеги сууктан тартып, узакка түшүү учурунда ретардер тутумунан туруктуу жылуулукка чейин өзүнүн демпферлік касиеттерин сактоо үчүн иштелип чыккан.

Композит дизайн артыкчылыгы.Металл менен каучукту бир бирдикке бириктирүү менен демпферлік плита бир компакттуу компонентте структуралык монтаждоону жана титирөөнүн изоляциясын камсыздайт. Бул өзүнчө монтаждык кронштейндердин жана резина изоляторлордун зарылдыгын жокко чыгарат, клапандарды монтаждоону жөнөкөйлөтөт жана мүмкүн болуучу бузулуу жерлерин азайтат.

Туура келүүчү Retarder моделдери жана унаа колдонмолору

Shacman жүк ташуучу унаасы үчүн FAST гидравликалык басаңдатуучу демпинг плитасы FAST гидравликалык басаңдатуучу моделдердин толук спектри менен шайкеш келет:

1. FH400B (сериялык туташуу). Трансмиссиясы менен катар орнотулган, мейкиндик сериялык орнотууга мүмкүндүк берген унаалар үчүн ылайыктуу.

2. FH240B. Төмөнкү ат күчүн колдонуу үчүн компакттуу сериялык туташуу модели.

3. FHB320B (параллель туташуу). Кубат алуучу (PTO) интерфейсин сактап, берүү менен бирге орнотулган.

4. FHB400B. Жогорку кубаттуулуктагы параллелдүү туташуу модели.

Бул ретардер моделдери фабрикада орнотулган же дилер тарабынан орнотулган:

1. Shacman X5000, X6000, M3000S жана башка Shacman оор жүк ташуучу унаалар

2. Sinotruk HOWO сериясы

3. Yutong жана Yaxing автобустары жана вагондору

4. FAST ретардерлерин колдонгон башка коммерциялык унаа бренддери

Цехтер жана флот операторлору үчүн Retarder Damping Plate инвентаризацияны башкарууну жөнөкөйлөтүп, бир нече Retarder моделдерин жана унаа колдонмолорун камтыган бирдиктүү SKU менен камсыз кылат.

Орнотуу жана тейлөө

Retarder демпингдик пластинаны алмаштыруу майда-чүйдөсүнө чейин көңүл бурууну талап кылат:

Кесиптик орнотуу сунушталат

Иш тескөөчү башкаруу клапан корпусун демонтаждоону камтыйт. Биз FAST retarder тейлөө тажрыйбасы бар техникке алмаштырууну сунуштайбыз.

Моменттин спецификациясы

Монтаждоо болттору момент ачкычын колдонуу менен белгиленген моментке чейин бекемделиши керек. Ашыкча бекемдөө клапандын корпусуна же демпфингдик пластинкага зыян келтириши мүмкүн; жетишсиз бекемдөө кыймылга жана титирөөгө мүмкүндүк берет.

Байланышкан компоненттерди текшерүү

Клапан алынып салынганда, пропорционалдык клапандын өзүн текшериңиз. O-шакек мөөрүнүн катуулугун, жаракаларын же деформациясын текшериңиз жана зарыл болсо алмаштырыңыз.

Орнотуудан кийин функцияны текшерүү

Кайра монтаждагандан кийин, тормоздун нормалдуу күчүн жана абанын же майдын агып кетпегендигин ырастоо үчүн, бардык иштөө режимдеринде туруктуу ылдамдыкта жана ар бир тормоздоо баскычында сынагыңыз.

Көпчүлүк орнотууларды тажрыйбалуу техник бир сааттын ичинде бүтүрө алат.

Skyond сапатты кантип көзөмөлдөйт жана сынайт?

Skyond тарабынан берилген Shacman жүк ташуучу унаасы үчүн ар бир FAST гидравликалык басаңдатуучу демпингдик пластина жөнөтүү алдында текшерилет:

Өлчөмдүү текшерүү.Пластинанын монтаждоо тешиктеринин жерлери, калыңдыгы жана жалпы өлчөмдөрү туура орнотулушун камсыз кылуу үчүн OEM спецификацияларына ылайык текшерилет.

Резина байланышынын бүтүндүгү. Резина катмары эч кандай боштуктар жана бөлүнүүлөр жок, болот пластинка менен туура байланыш үчүн текшерилет.

Беттик бүтүрүү.Болот табак монтажга же тейлөө мөөнөтүнө таасир эте турган бурчуктар, курч жээктер же коррозия бар-жоктугу текшерилет.

Үлгү тестирлөө. Ар бир партиядан туш келди үлгүлөр демпфингдин натыйжалуулугун текшерүү үчүн кысуу жана титирөө сыноолоруна дуушар болушат.

Skyond өнүккөн өндүрүш

Skyond тактык техникасы жана автоматташтырылган өндүрүш линиялары менен жабдылган заманбап өндүрүш объектисин иштетет. Биздин фабрика Shacman жүк ташуучу унаасы үчүн FAST гидравликалык басаңдатуучу демпингдик пластинаны жана башка тактык компоненттерин ырааттуу сапат стандарттарына ылайык чыгарууга жөндөмдүү.

Так CNC иштетүү. Биздин CNC жабдуулар металл компоненттерин кесүү жана калыптандырууну так мүнөздөмөлөргө ылайык аткарат. Бул демпферлік плита үчүн монтаждоо тешиктеринин так жерлерин, ырааттуу плитанын калыңдыгын жана клапандын корпусуна туура орнотулушун камсыздайт. Өлчөмдүн тактыгы орнотуунун оңойлугуна жана титирөө астында клапанды тегиздөө үчүн плитанын жөндөмдүүлүгүнө түздөн-түз таасир этет.

Автоматташтырылган жыйноо жана сапатты контролдоо. Автоматташтырылган процесстер адам катасын азайтат жана өндүрүштүн бардык бөлүгүндө ырааттуу куруу сапатын камсыз кылат. Ар бир партия чийки затты текшерүүдөн даяр продукцияны сыноого чейин бир нече этапта текшерүүдөн өтөт.

Арналган резина байланыш линиясы. Резина демпфингдик катмары боштуктарсыз же деламинациясыз туура адгезияны камсыз кылуучу контролдонуучу процесстердин жардамы менен болот плитасына бириктирилет. Бул бириктирүү бүтүндүгү пластинанын иштөө мөөнөтүнүн ичинде титирөөнү басаңдатуучу көрсөткүчү үчүн маанилүү.

Сыноочу жабдуулар. Жогорку тактыктагы өлчөө куралдары жана электрдик тестерлер симуляцияланган иштөө шарттарында продукциянын иштешин текшерет. Ар бир партиядан туш келди үлгүлөр демпфингдик мүнөздөмөлөрдүн техникалык талаптарга жооп берерин тастыктоо үчүн кысуу жана титирөө сыноолоруна дуушар болушат.

Өндүрүш кубаттуулугу. Биздин мекеме ырааттуу сапатты сактоо менен жапырт заказдарды аткаруу үчүн масштабдуу өндүрүштү колдойт. Көлөмдүү жүктөрдү талап кылган флот операторлору жана соода компаниялары үчүн биз өндүрүштү ошого жараша кеңейте алабыз.

Дүйнөлүк жеткирүү жана логистика

Skyond Россияга, Борбордук Азияга, Түштүк-Чыгыш Азияга, Африкага, Түштүк Америкага жана башка аймактарга экспорттойт. Биздин логистикалык командабыз:

1. Транзиттик зыяндын алдын алуу үчүн контейнерди туура бекитүү менен жүктөө

2. Тилкесиз жол-жоболоштуруу үчүн бажы документтери

3. Эл аралык эффективдүү жеткирүү үчүн негизги портторго багыттоо

Төлөм ырасталгандан кийин 7-45 күндүн ичинде Shacman Truck кемеси үчүн FAST Гидротехникалык Retarder Damping Plate үчүн көпчүлүк кадимки заказдар. Үзгүлтүксүз талаптары бар кардарлар үчүн биз пландаштырылган жөнөтүүнү уюштура алабыз же тезирээк жеткирүү үчүн экспедитордук кампаларда инвентарларды сактай алабыз.

Жалпы суроолор

Q1: Бул демпфингдик пластинага кайсы бөлүктүн номерлери туура келет?

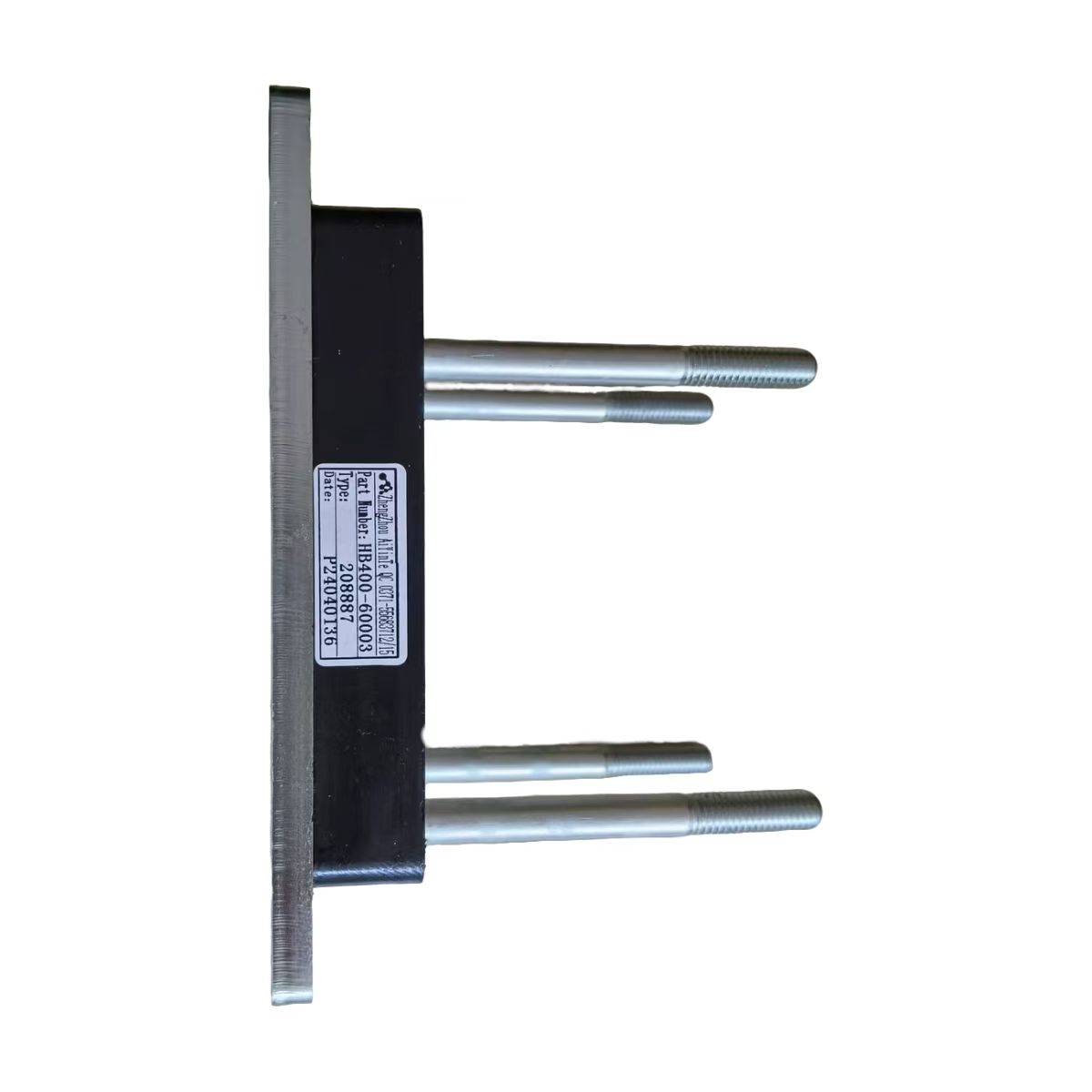

Аммпердик плита HB400-60003 жана HB400-60002 катары жеткиликтүү. Толук пропорционалдык клапан монтажы демпферлік плитасы менен HB400-60001 болуп саналат.

Q2: Бул демпфинг плитасы менин жүк ташуучу унаама туура келерин кантип ырастайм?

Ретардер корпусундагы идентификациялык пластинкадагы ретардер моделин текшериңиз. Шайкеш моделдерге FH400B, FH240B, FHB320B жана FHB400B кирет. Же болбосо, FAST же Shacman электрондук тетиктеринин каталогуна так дал келүү үчүн жеткирүүчүңүзгө унааңыздын VIN кодун бериңиз.

Q3: Мен демпферлік табак менен бирге эмнени алмаштыруу керек?

Пропорционалдык клапандын бузулгандыгын текшериңиз. O-шакекче пломбасынын эскирип же эскирбегендигин текшериңиз жана керек болсо алмаштырыңыз.

Q4: Муну мен өзүм орното аламбы?

Иш тескөөчү башкаруу клапан корпусун камтыйт. Туура моментти жана функцияны текшерүүнү камсыз кылуу үчүн FAST retarder тейлөө тажрыйбасы бар техник тарабынан орнотууну сунуштайбыз.
